MSTP协议及配置实践指南

一、MSTP协议概述

1. STP和RSTP的局限性

STP（Spanning Tree Protocol）和RSTP（Rapid Spanning Tree Protocol）共享一颗生成树，无法实现多VLAN负载分担，限制了网络的灵活性。

2. MSTP协议概述

MSTP（Multi Spanning Tree Protocol）通过多实例生成树协议，实现了VLAN间的负载分担。MSTP支持多个生成树，避免冲突，同时保证网络的高可靠性。

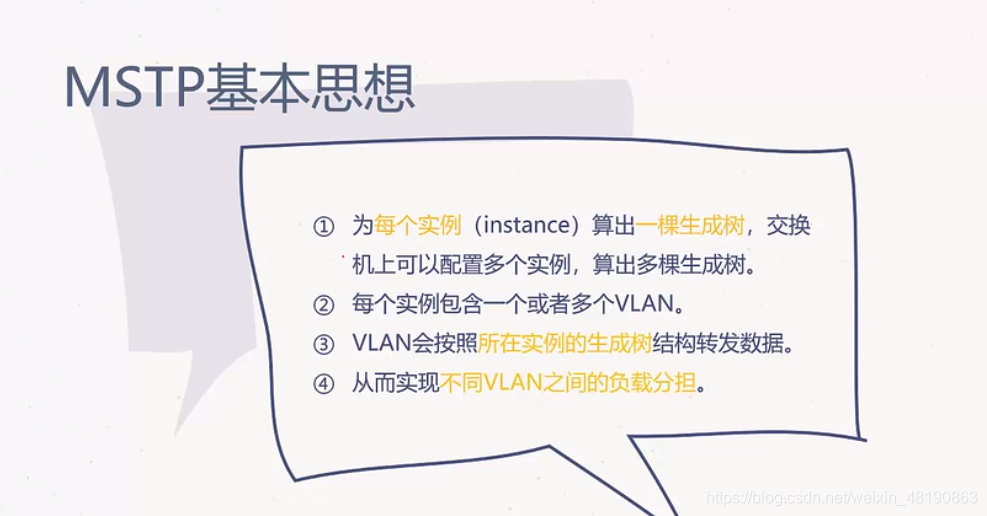

3. MSTP的基本思想

MSTP通过多个生成树（MST Instances）工作，每个实例对应一个VLAN或多个VLAN，形成冗余备份，确保网络可用性。

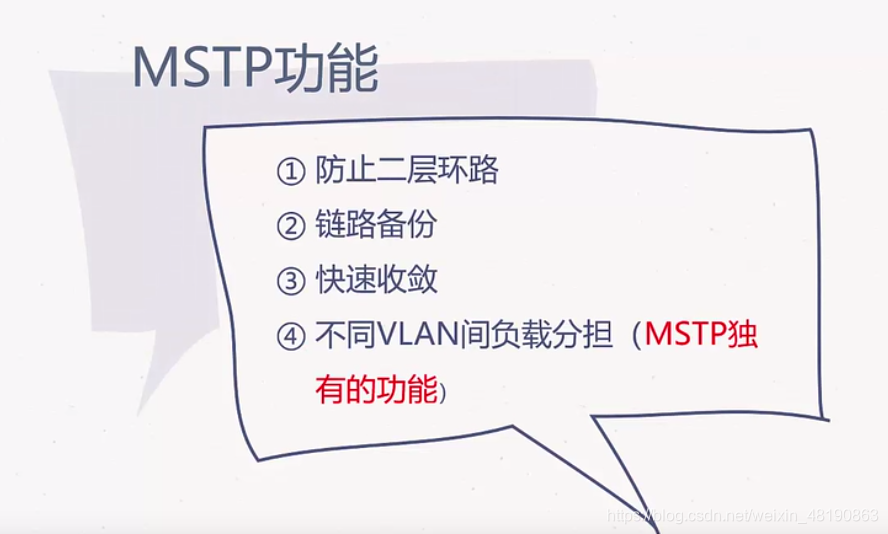

4. MSTP的功能

• 计算多个生成树
• 防环机制
• VLAN间负载分担
• 高可靠性网络

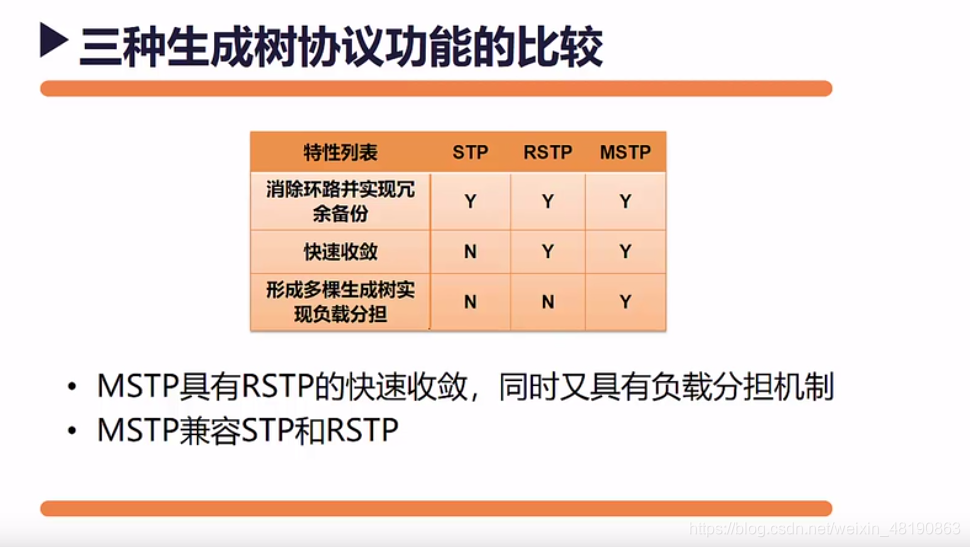

5. 三种生成树的比较

• STP：单一生成树，适合小规模网络
• RSTP：优化了生成树计算速度
• MSTP：支持多实例，适合大规模VLAN网络

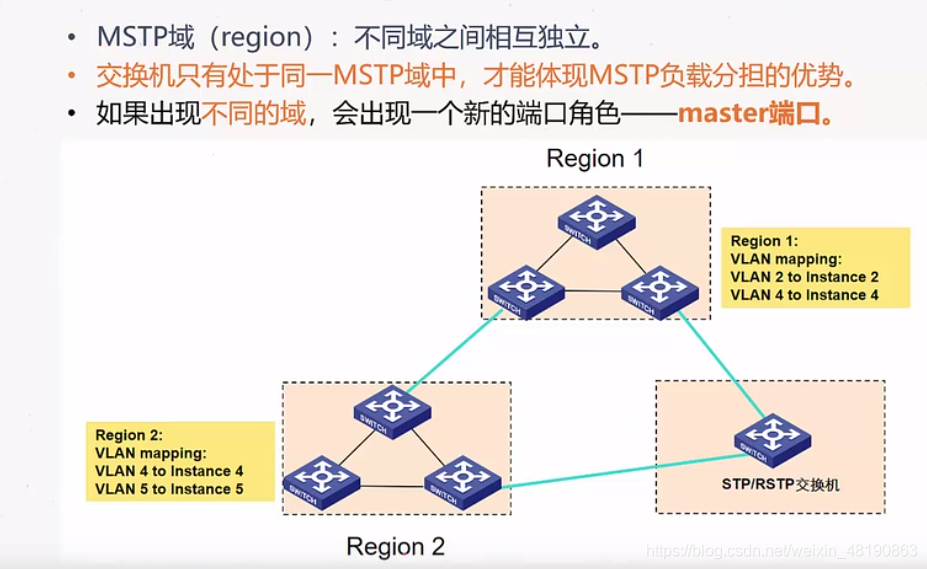

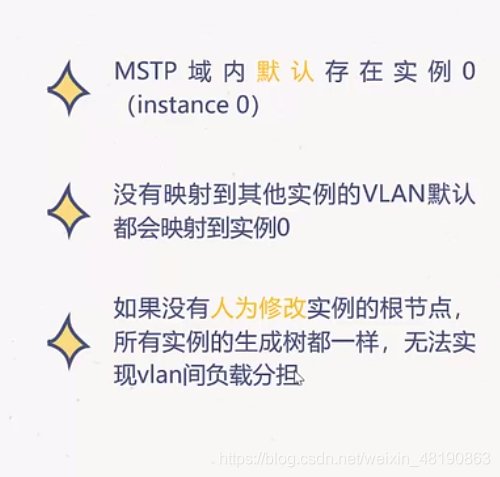

6. MSTP的域划分

• 域名：3-byte值（0-65535，默认0）
• VLAN映射：域内VLAN与映射关系一致
• 优先级：域间优先级决定交换机角色

7. MSTP配置步骤

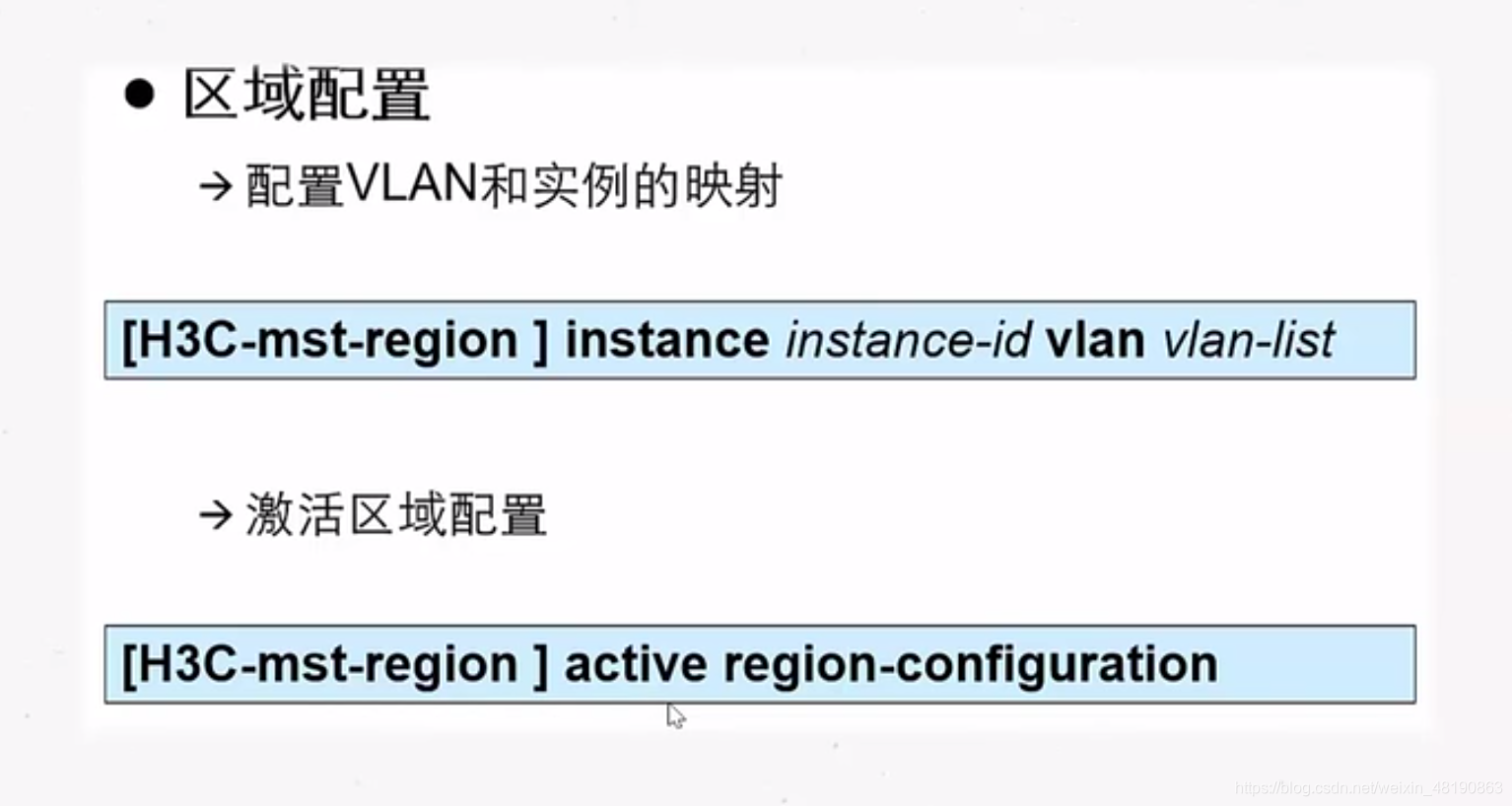

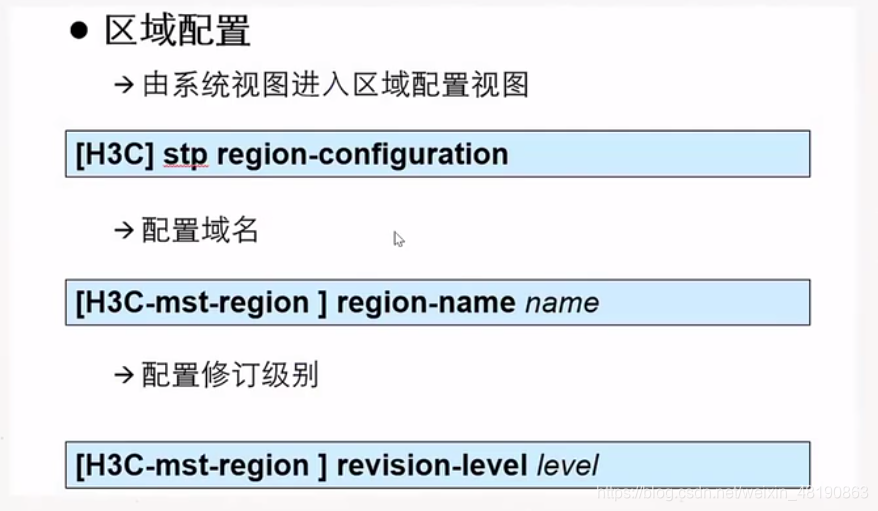

1. 区域配置

[W1-mst-region]region-na[W1-mst-region]region-name WW[W1-mst-region]instance 1 vlan 10[W1-mst-region]instance 2 vlan 20[W1-mst-region]active

2. 实例与VLAN映射

[W2-mst-region]instance 1 vlan 10[W2-mst-region]instance 2 vlan 20[W2-mst-region]active

3. 交换机根优先级

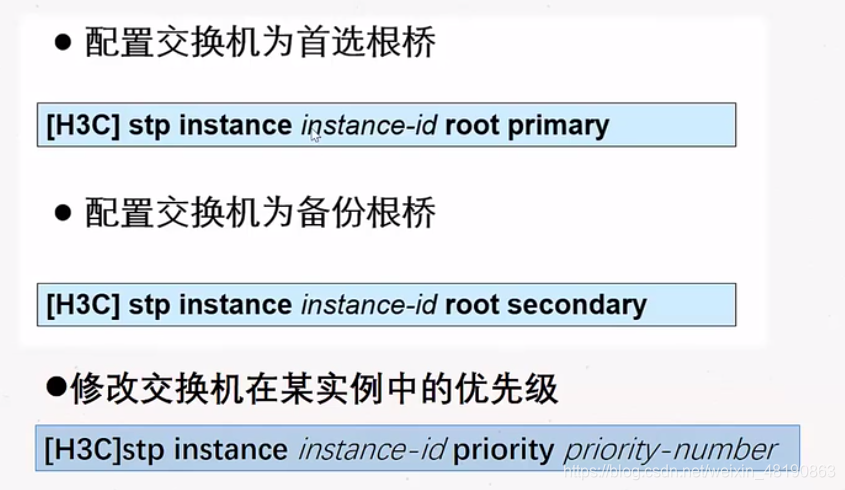

[W1-mst-region]stp instance 2 root secondary

二、实验配置示例

交换机配置示例

[W1]vlan batch 10 20[W1-Ethernet0/0/1]port hybrid pvid vlan 10[W1-Ethernet0/0/1]port hybrid untagged vlan 10 20[W1-GigabitEthernet0/0/2]port hybrid pvid 10[W1-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20[W1]stp region-configuration [W1-mst-region][W1-mst-region]instance 1 vlan 10[W1-mst-region]instance 2 vlan 20[W1-mst-region]active

交换机代码示例

[W2]vlan batch 10 20[W2-Ethernet0/0/1]port hybrid pvid vlan 20[W2-Ethernet0/0/1]port hybrid untagged vlan 10 20[W2]stp region-configuration [W2-mst-region][W2-mst-region]instance 1 vlan 10[W2-mst-region]instance 2 vlan 20[W2-mst-region]active

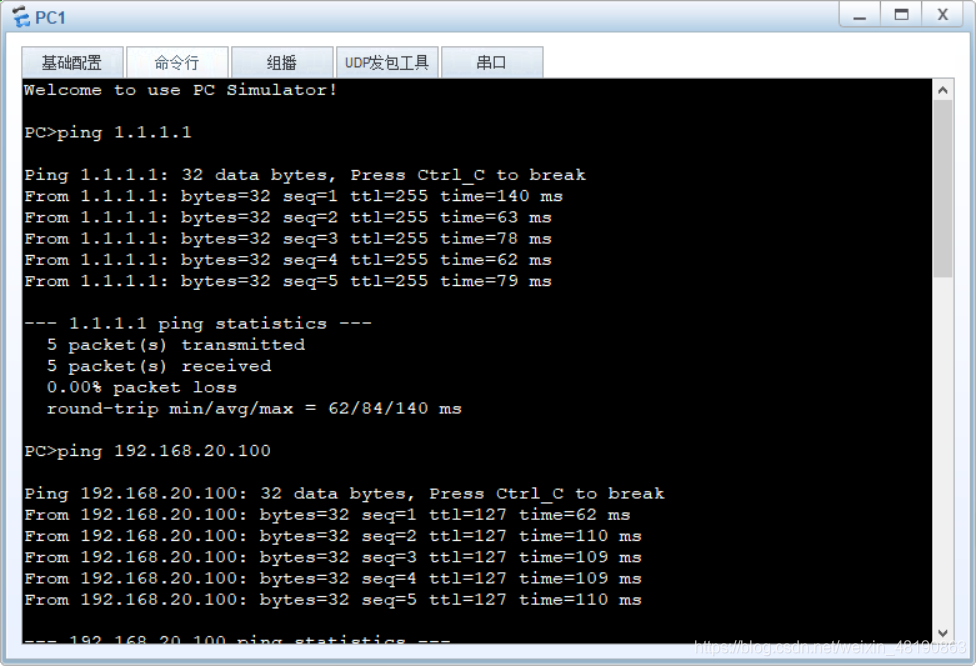

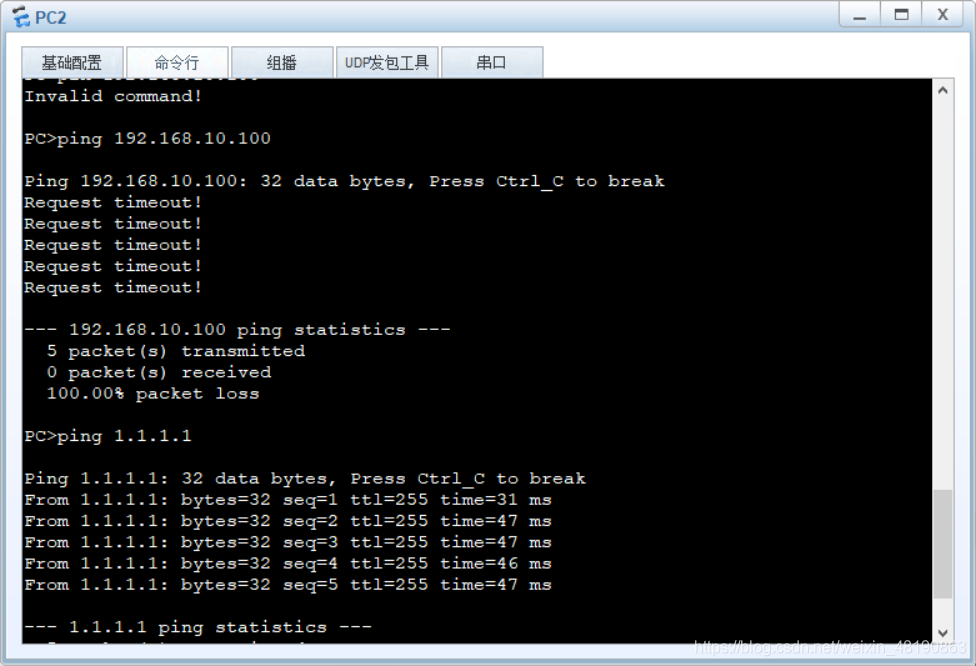

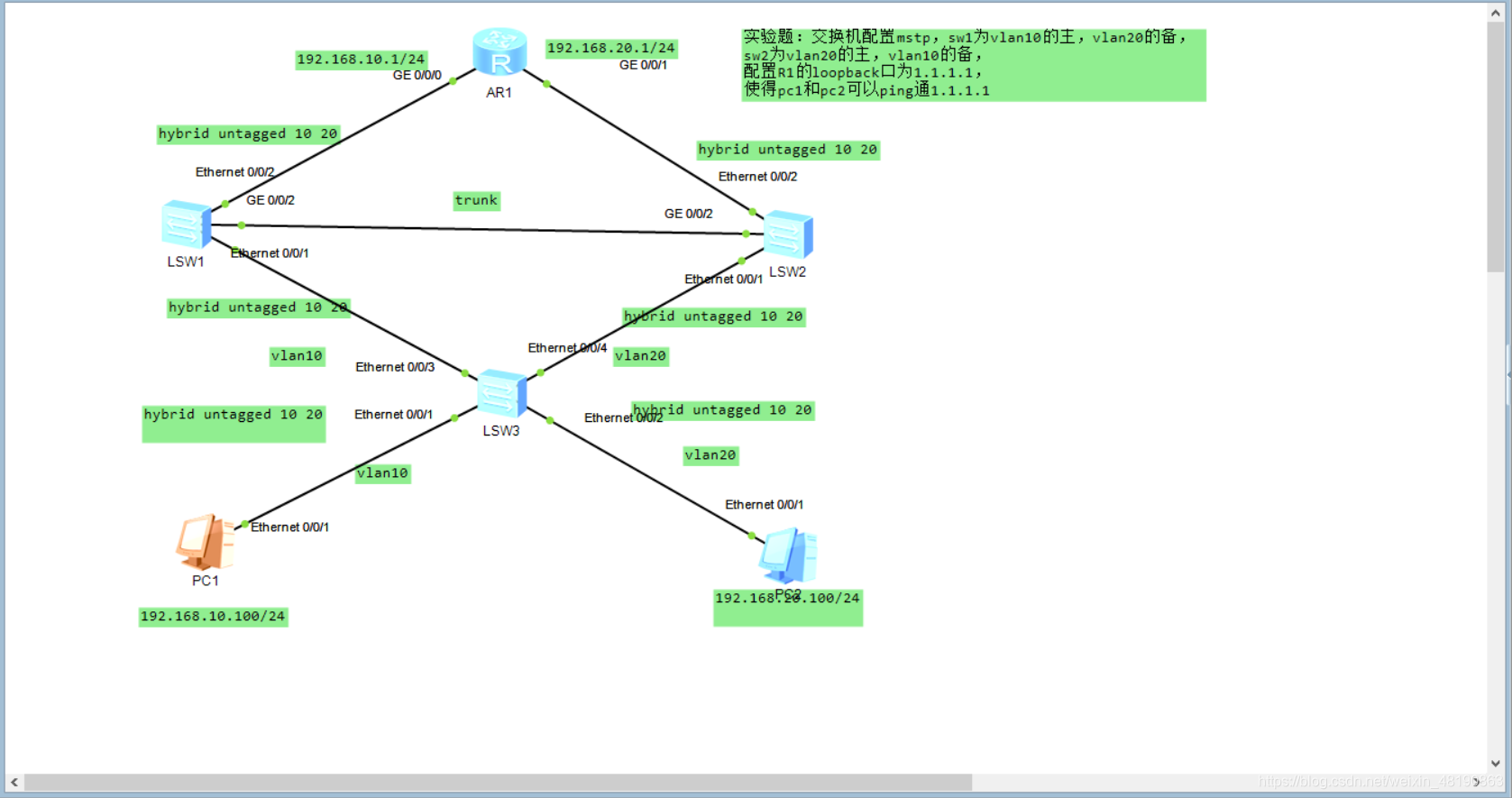

网络架构

三台交换机（SW1、SW2、SW3）构成的网络，分别连接着多个访问网络和骨干网络，实现多VLAN负载分担。
